工程概况
龙泉煤矿4203胶带顺槽北侧为4201工作面;东侧为南一回风大巷;南侧为4203回风顺槽。所用巷道均沿层层顶板掘进,采用超大矩形断面,掘进断面尺寸5.9×3.8m。胶带顺槽1400—1800m处巷道受构造带影响顶板及两帮破碎,顶板压力大,两帮位移变形严重,出现顶板下沉、片帮、底鼓、锚杆锚索拉断等复合型破坏,给巷道的维护带来了很大的困难。因此,为提高支护质量、改善围岩体力学性能、保证巷道稳定性在巷道掘进初次支护后采用注浆加固对巷道进行补强加固。
注浆加固方案
巷道顶板中空注浆锚索按3-3形式与初次支护锚索“插空”布置,排距为2.0m,间距为2.12m,锚索方向与巷道岩面垂直;巷道两帮中空注浆锚索按2-2布置,排距为2m,间距为1.6m。详见下图。
![](http://pmod50161.pic20.websiteonline.cn/upload/43fe.png)

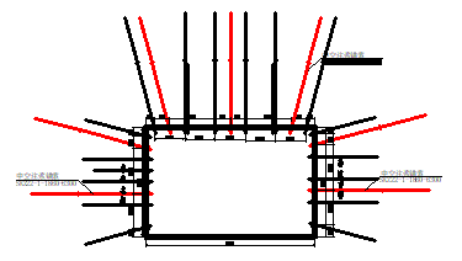

加固支护断面图
![](http://pmod50161.pic20.websiteonline.cn/upload/kg40.png)

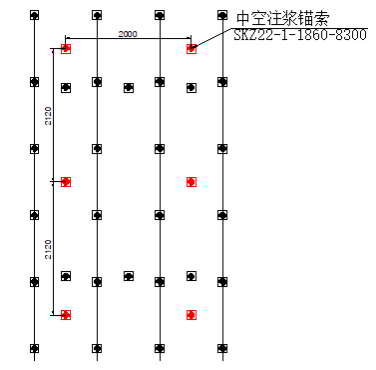

顶板加固平面图
![](http://pmod50161.pic20.websiteonline.cn/upload/fa8u.png)

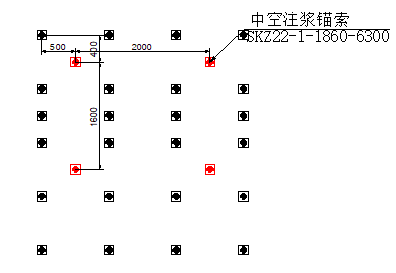

两帮加固平面图
注浆加固效果
1、注浆材料的颗粒度小,能渗透到细小的裂隙中去,与煤体的粘结性好,粘结强度达到5MPA,能将破碎的煤岩体加固成整体,提高煤岩体的整体强度。
2、注浆加固段巷道在受到工作面超前压力影响时,巷道变形情况比未加固段减少90%左右,能保证在不刷帮、挑顶的情况下满足生产需要。
3、注浆加固巷道一次补强加固到位,普通支护在回采期内需要进行二次甚至多次维修加固;注浆加固相比普通支护减少巷道维修次数,减少相应的人工费、材料费、运输成本、队伍安排、施工工期影响等,综合效益得到明显提升。
