小煤柱加固(某氏煤矿)
来源: | 作者:澳华工矿山支护 | 发布时间: 1082天前 | 1302 次浏览 | 分享到:
端氏煤矿3109轨道顺槽设计高为3.8m、宽为4.5m,断面17.1㎡,为矩形断面,采用锚网支护,轨道顺槽用于工作面回风及辅助运输,3109轨道顺槽与3109辅助进风之间净煤柱为26m


工程概况

端氏煤矿3109轨道顺槽设计高为3.8m、宽为4.5m,断面17.1㎡,为矩形断面,采用锚网支护,轨道顺槽用于工作面回风及辅助运输,3109轨道顺槽与3109辅助进风之间净煤柱为26m。

3109工作面回采期间轨道顺槽出现巷道变形严重,最小处宽度为2m,高度为1.6m,需要队伍反复起底、刷帮,为减少巷道变形量,经与矿上研讨后,由我公司对未受采动影响段巷道进行注浆加固。

注浆加固方案

针对3109轨道顺槽地质条件、现有支护形式及巷道变形情况,从保障巷道支护效果出发,提出3109轨道顺槽注浆加固方案。注浆加固位置不能在工作面超前动压影响范围内(2#联络巷以北100m,2#联络巷以南140m),且必须确保注浆加固施工结束后距工作面超前动压影响范围不少于100m,以确保注浆加固效果达到最大化。

3109轨道顺槽(2#联络巷以北100m)顶板注浆孔布置方式:采用双排注浆孔交错布置,两排注浆孔距两帮距离均为1m;两帮注浆孔布置方式:采用双排注浆孔交错布置,上排注浆孔距顶板0.8m,下排注浆孔距底板0.8m,为了便于施工,具体位置可根据现场情况适当调整。如下图所示。

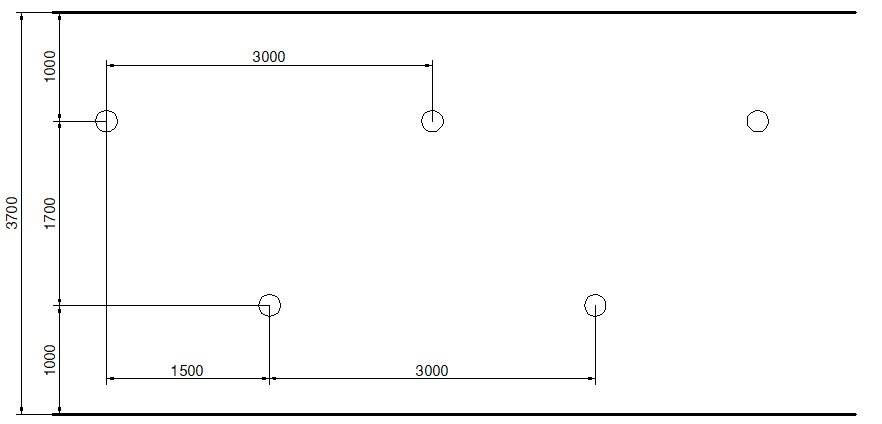

3109轨道顺槽(2#联络巷以北100m)顶板注浆孔布置图

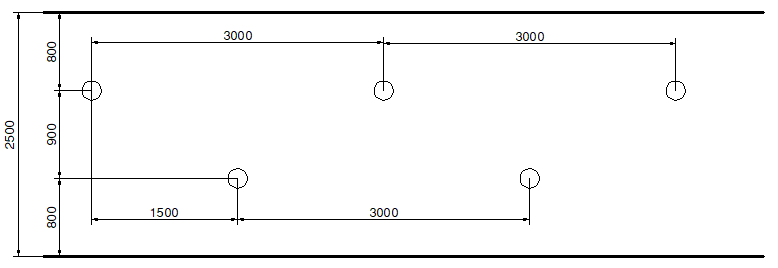

3109轨道顺槽(2#联络巷以北100m)两帮注浆孔布置图


3109轨道顺槽(2#联络巷以南140m)顶板注浆孔布置方式:采用双排注浆孔交错布置,两排注浆孔距两帮距离均为1m;两帮注浆孔布置方式:采用双排注浆孔交错布置,上排注浆孔距顶板1m,下排注浆孔距底板1m,为了便于施工,具体位置可根据现场情况适当调整。如下图所示。

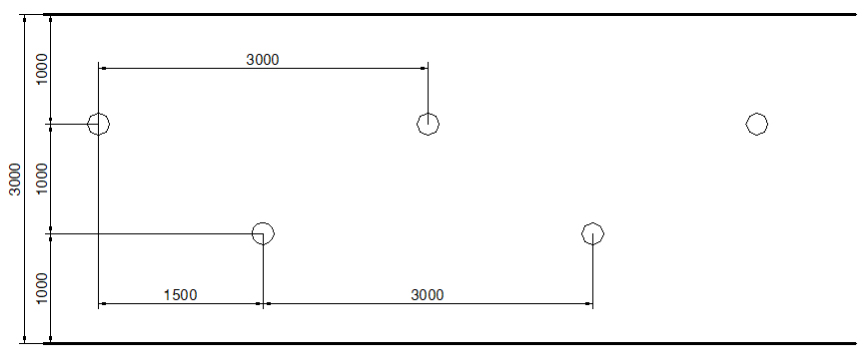

3109轨道顺槽(2#联络巷以南140m)顶板注浆孔布置图


3109轨道顺槽(2#联络巷以南140m)两帮注浆孔布置图


注浆加固效果

3109轨道顺槽注浆加固段已安全回采结束,回采期间3109轨道顺槽注浆加固段相比未加固段巷道变形量得到明显控制,没有再进行扩帮、挑顶、卧底等维护工作。
